지하층 배수판 작업시

건축설비설계 3년 이후, 건축설비 시공직으로 이직을 하게 되었다.



이곳은 1년 남짓 남은 현장이다. 도면으로만 보다가 현장을 보니 새롭다..!



하루하루 있어지는 일을 간략하게남아 남겨 보려고 한다. (다음 현장에서 참고하기 위해서..)



여기는 현재 지하2층~지상 20여층의 아파트 현장이고, 지하 배수판 설치가 한창이다.



먼저 배수판이라는 것은 처음 알게 되었는데, 설치하는 이유는 최하층에서 올라오는 지하수를 처리하기 위함이라고 한다.

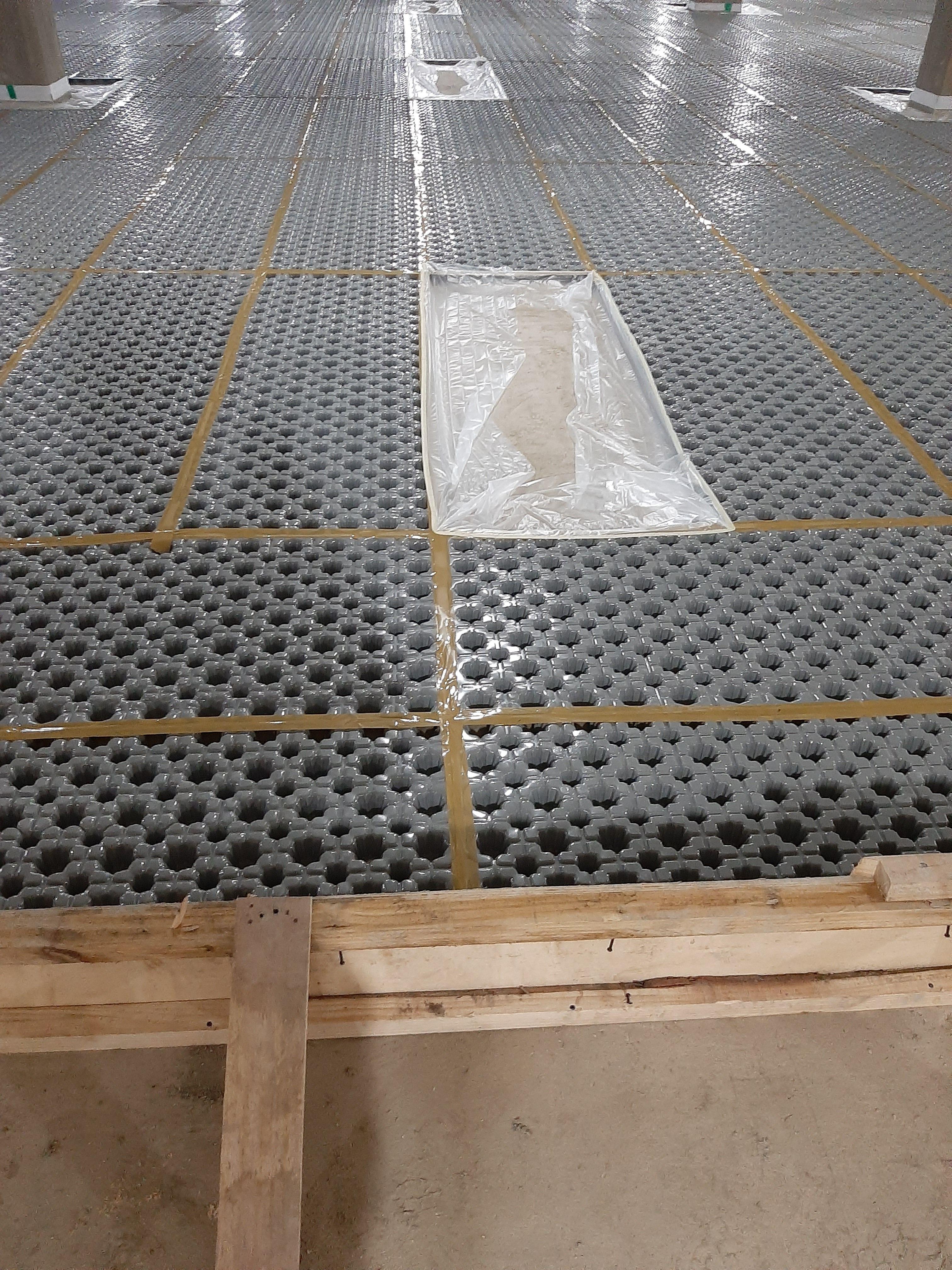

배수판 설치

무근 콘크리트 마감



이렇게 작업이 진행 된다.

그러면 지하2층 바닥에서 150mm가 더 올라와서 마감이 된다.



여기서 설비가 알아야 될 것은?

1. 천정고가 2.3m 확보가 되는지 확인(가장 낮은 배관으로 부터 바닥까지의 거리 확인)

2. 배수판 작업 및 무근 콘크리트 타설중 차량이동이 불가하기때문에 그전에 배관작업 마무리 및 장비 반입일정 루트 확인
