단상과 삼상의 차이에 대해서 알아보자

단상과 삼상의 차이에 대해서 알아보자

건축설비를 공부하다가 보니, 기계마다 단상 삼상전원이 다르게 들어가는 부분을 보고 단상과 삼상의 차이점이 궁금하여 알아본 내용을 정리하게 되었다. 살펴보도록 하자.

1. 발전소에서의 전기공급



-발전소에서 생성된 전기는 3상으로 운송이 된다.

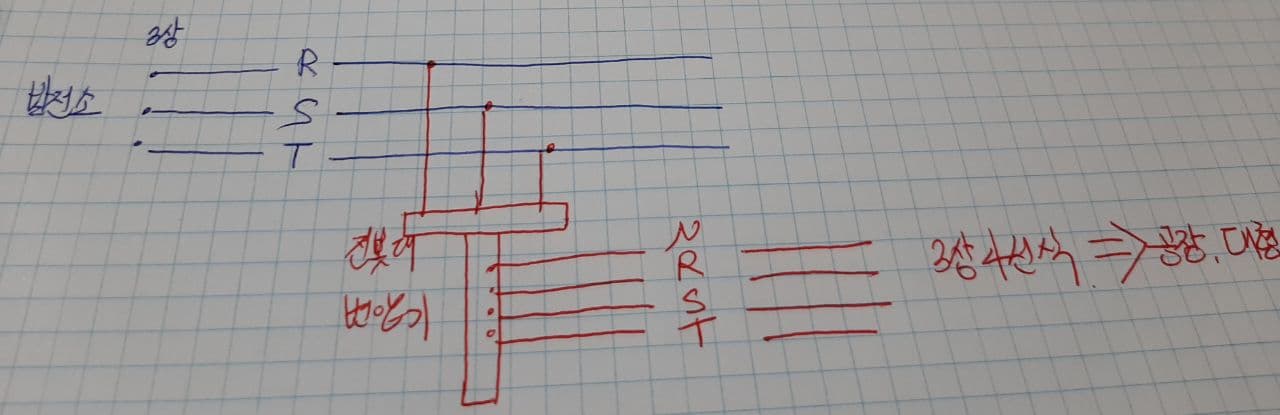

전봇대에서 3상으로 온 것을 변압기를 통하여 3상4선식(N선,R선,S선,T선)으로 변환하여 공장, 대형 빌딩등 전기소모가 많은 곳으로 보내게 된다.

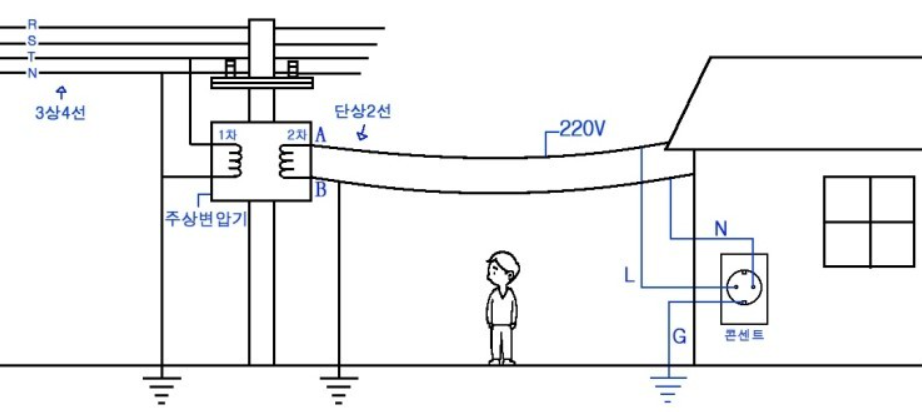

그리고 일반가정으로는 단상, 2가닥으로(중성선과, 200V선)으로 보내게 된다. 따라서 가정용 콘센트의 2개의 구멍중 하나는 중성선이 며 하나는 220V전기선이 된다.





2.단상과 삼상의 차이점

-단상은 적은 전력이 요구되는 곳과 작은 부하를 작동시키는 장소에서 사용된다.

-삼상은 대규모 산업, 공장 및 많은 양의 전력이 필요한 제조 장치에서 사용된다.



	단상	삼상
정의	하나의 도체를 통한 전원 공급.	세 도체를 통한 전원 공급
웨이브모양
와이어 수	2개의 전선 필요	4개의 전선이 필요
전원공급장치연결
회로망	단순	복잡
손실	높음	적음
