인버터 하이브리드 보일러?=히트펌프 보일러에 대해서 알아보자.

오늘은 인버터 하이브리드 보일러, 즉 히트펌프 보일러에 대해서 알아보고자 한다.

용어가 어색해서 어렵다는 느낌을 받을 수도 있다. 나도 그랬다. 사실은 간단하다.



우리에게 익숙한 에어컨이 있다. 에어컨에는 당연히 실외기가 따라 오게 되어있다.

압축기 > 응축기 > 팽창밸브 > 증발기를 거치면 시원한 바람이 우리에게 제공이되고 이와 반대의 사이클로 돌게 되면 따뜻한 바람이 나온다는 것은 알 것이다. 그리고 이것을 히트펌프라고 한다.

여기서 응축기의 뜨거운 열원을 난방 및 급탕으로 사용하기 위하여 추가적인 장비를 사용하는 것이 인버터 하이브리드 보일러라고 할 수 있다.

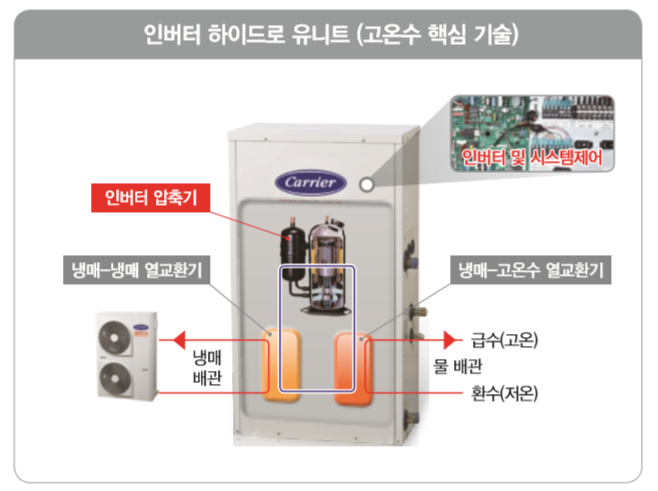

아래 그림을 봐보자.

1. 히트펌프 실외기와 하이드로 유니트 / 실외기에서 1차 압축을 통해 고온고압의 냉매를 하이드로 유니트의 열교환기에서 1차적으로 열교환이 이루어진다. 그리고 하이드로 유니트내부의 압축기에 의해 2차 압축을 통하여 고온을 얻게된다.



2. 고온의 하이드로 유니트 냉매를 물과 열교환시켜 준다. 열교환이 된 고온수를 급탕탱크에 저장을 하고, 필요시 난방 및 급탕으로 공급하여 준다.



참고로 lg에서는 실외기와 하이드로유니트를 일원화한 제품이 나온다고 한다. 쉽게 말해 실외기 안에 열교환기,압축기 등이 들어가는것이다. 하지만 1단 압축만 하므로 소형에 적합하다.
